Датчики и высоковольтный мониторинг
Изолированное питание датчиков, измерительных цепей и узлов мониторинга энергетического оборудования.
808 и 1064 нм — ключевые направления LPC компании FULLSUNS. Для подбора укажите длину волны, оптическую мощность, профиль пучка, нагрузку и тепловые условия.
Ниже приведены данные приёмного модуля 808 нм и сведения о питании по оптоволокну.
Обсудите требования к преобразованию лазерной энергии 1064 нм. Конфигурация и характеристики подтверждаются для выбранного изделия и условий испытаний.
Параметры, графики модуля 808 нм и документация лазерного источника ниже не определяют и не гарантируют характеристики 1064 нм. Галерея показывает разные образцы и сборки, а не одну общую спецификацию.

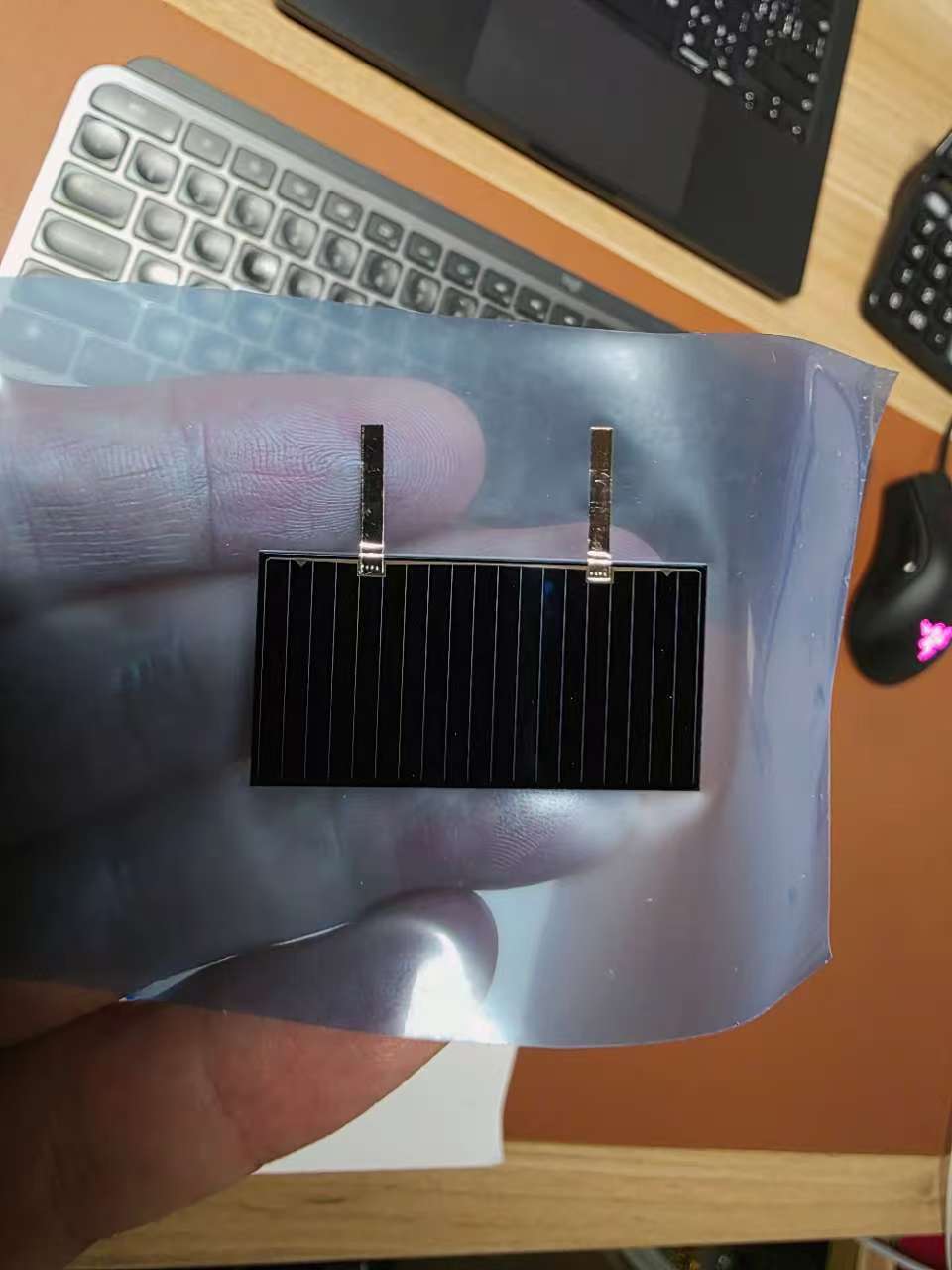

Преобразует монохроматическую лазерную энергию непосредственно в электрическую энергию, подходящую для беспроводной передачи энергии и стабильного источника питания на большие расстояния.
Скачать материалы LPCЛазерная энергия передаётся по оптоволокну и преобразуется в электричество приёмным модулем LPC. Такое решение обеспечивает изолированное питание электроники в условиях высокого напряжения и электромагнитных помех.
Изолированное питание датчиков, измерительных цепей и узлов мониторинга энергетического оборудования.
Передача энергии по волокну снижает электромагнитную связь, связанную с проводящими цепями питания.
Для участков, где металлическая проводка непригодна. Исполнение корпуса и совместимость со средой уточняются для проекта.
Для электронных систем с требованиями к массе кабелей, электромагнитным помехам и изоляции питания.
Электрические параметры: температура корпуса 25 °C. Кривые измерены при длине волны 808 нм.
| Оптическая мощность | Электрическая мощность в ТММ | Напряжение в ТММ | Ток в ТММ |
|---|---|---|---|
| 10 W | 5.40 W | 6.05 V | 0.893 A |
| 20 W | 10.79 W | 6.05 V | 1.784 A |
| 30 W | 15.92 W | 5.91 V | 2.693 A |
30 Вт - указанная максимальная входная оптическая мощность. Необходим теплоотвод через основание. Оптическое сопряжение, нагрузка и стабилизация напряжения подбираются для конкретной системы.
PDF на английском · Параметры, размеры и характеристики
Если стандартный модуль не соответствует лазерному источнику, электрической нагрузке или ограничениям интеграции проекта, FULLSUNS может провести инженерную оценку ячейки LPC по длине волны, профилю луча, целевой рабочей точке, габариту кристалла, сетке, электродам и интерфейсу корпуса. Такая работа не заменяет параметры стандартных модулей, опубликованные на этой странице.
Уточняются длина волны, оптическая мощность и профиль луча, рабочая точка нагрузки, температурные границы и ограничения монтажа.
Совместно оцениваются освещаемая область, сетка и шины, полярность, площадки для проволочных выводов, задняя металлизация и тепловой путь.
До последующего выпуска фотошаблона или производственной партии выполняются технологический анализ, испытания образца и проверка I-V / P-V в согласованных условиях.
Полные входные данные ускоряют оценку сбора тока, затенения, теплового решения и совместимости корпуса.
Графика на странице показывает только область инженерной поддержки. Она не отображает и не воспроизводит планировки клиентов, слои фотошаблонов, размеры, параметры сетки или проектные характеристики. Параметры индивидуального решения подтверждаются согласованными условиями испытаний, инженерной оценкой и измерениями образца.
Лазерный источник для передачи оптической энергии по волокну. Типичная центральная длина волны - 808 нм, типичная оптическая мощность - 20 Вт. Модуль оснащён многомодовым волокном с сердцевиной 200 мкм и выходным разъёмом SMA905.
20 Вт - типичная оптическая мощность лазера, а не электрическая мощность приёмника LPC. При подборе системы необходимо учитывать совместимость волокна и разъёмов, потери передачи, охлаждение и условия работы приёмника.
Условие испытаний в спецификации: температура воды 25°C. Прочерк означает, что значение не указано.
| Параметр | Минимум | Типичное | Максимум |
|---|---|---|---|
| Центральная длина волны | 803 nm | 808 nm | 813 nm |
| Оптическая мощность | - | 20 W | - |
| Пороговый ток | - | 1.3 A | - |
| Рабочее напряжение | - | 3.4 V | - |
| Рабочий ток | - | 12 A | 14 A |
На виде с двумя выводами слева верхний вывод - 1 (LD−), нижний - 2 (LD+). Крепёж: 3 сквозных отверстия Ø3.50 мм.
PDF FULLSUNS на английском · 3 страницы · Параметры, габариты и выводы
Подбор продукта и предложение: marketing@fullsuns.com
