传感器与高压监测
为传感器、测量电路和电力设备监测节点提供电气隔离供电。
808 nm 和 1064 nm 是 FULLSUNS 的 LPC 优势方向。请按项目提供波长、输入光功率、光斑、负载和散热条件，以便选型评估。

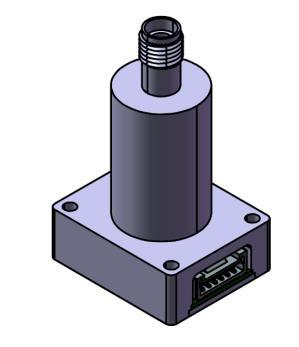

下方提供现有808 nm接收模块参数及光纤供能应用资料。
可咨询1064 nm激光能量转换需求，具体器件配置与性能按选定产品及测试条件确认。

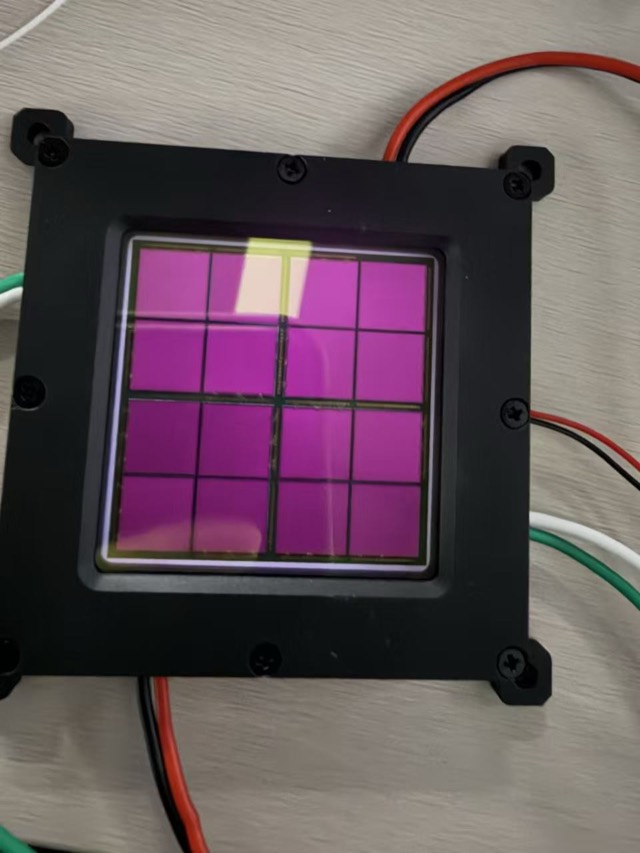

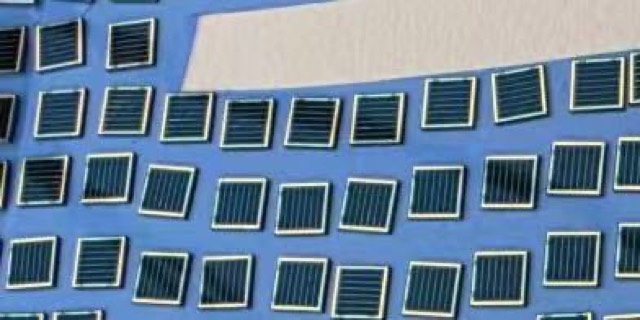

下方808 nm模块参数、曲线和激光发射端资料不代表或保证1064 nm性能。图库展示不同样品与装配形式，不代表全部对应同一模块规格。

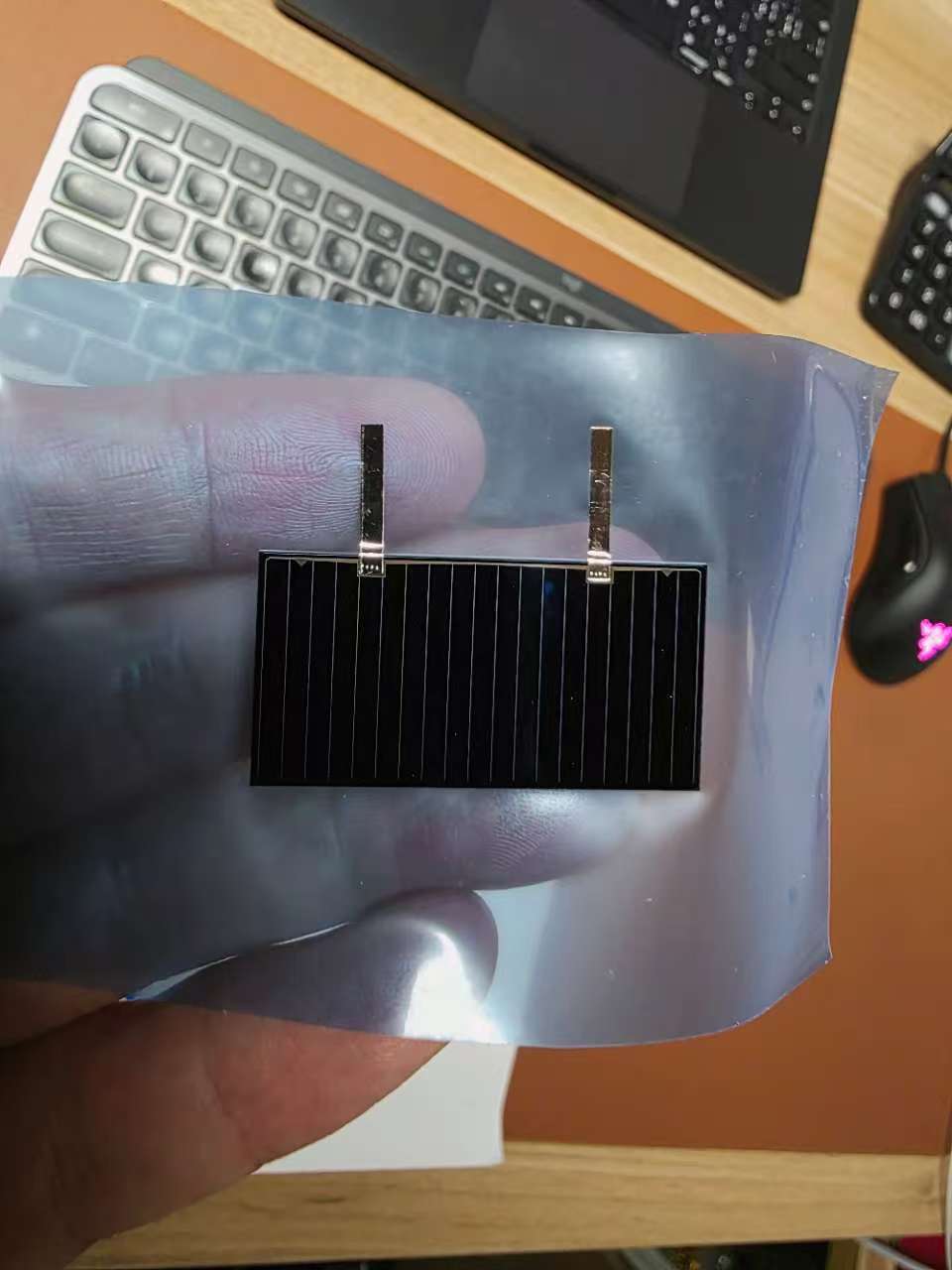

通过光纤把激光能量送到远端，LPC 接收模块将光能转换为电能，为高电压、强电磁干扰等环境下的电子电路提供隔离供电。
为传感器、测量电路和电力设备监测节点提供电气隔离供电。
通过光纤传输能量，减少导电供电路径带来的电磁耦合。
用于金属导线不适合部署的工业区域，具体封装与环境适配需按项目确认。
适用于关注线缆重量、电磁干扰和供电隔离的电子系统集成。
电气数据条件：壳温 25 °C；性能曲线测试波长：808 nm。
| 光输入功率 | 最大功率点电输出 | 最大功率点电压 | 最大功率点电流 |
|---|---|---|---|
| 10 W | 5.40 W | 6.05 V | 0.893 A |
| 20 W | 10.79 W | 6.05 V | 1.784 A |
| 30 W | 15.92 W | 5.91 V | 2.693 A |

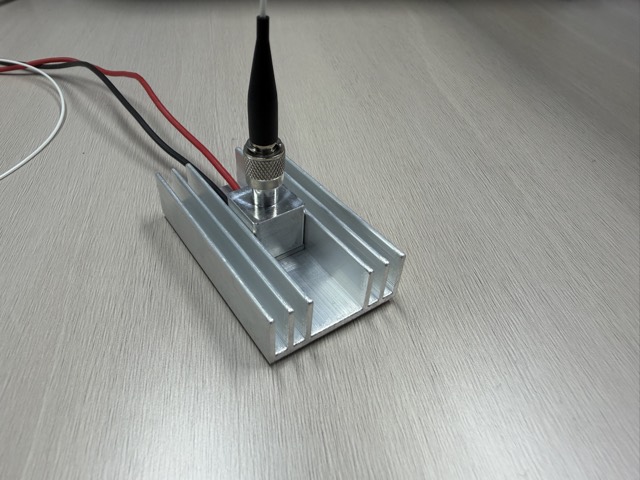

30 W 是资料列出的最大光输入值。需通过底部散热控制壳温；实际供电设计还需匹配光纤耦合、负载与稳压电路。

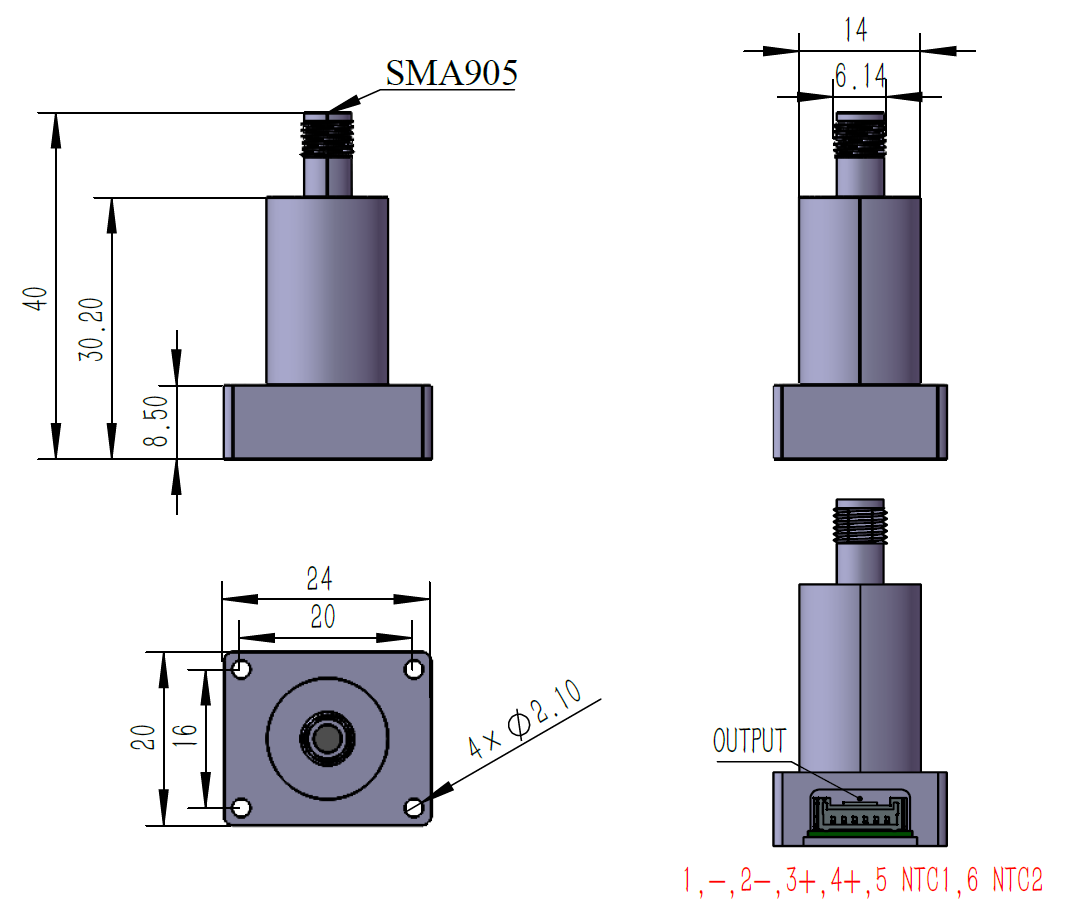

英文 PDF · 技术参数、机械尺寸与性能曲线
当标准模块与项目的光源、负载或安装边界不匹配时，可围绕波长、光斑、目标工作点、芯片尺寸、栅线、电极和封装接口开展工程评估。该服务面向项目开发，不替代本页已列出的标准模块参数。
梳理激光波长、入射功率与光斑、负载工作点、温度边界和安装限制。

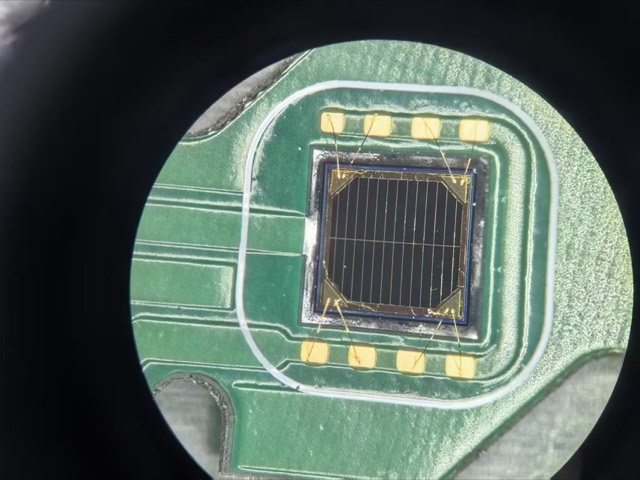

评估有效受光区、栅线与主电极、极性、键合区、背面金属和热路径。
完成可制造性评审、首件测试和项目条件下的 I-V / P-V 验证后，再确认后续开板或批次。
信息越完整，越能快速判断栅线收集、遮光、热设计与封装接口是否匹配。

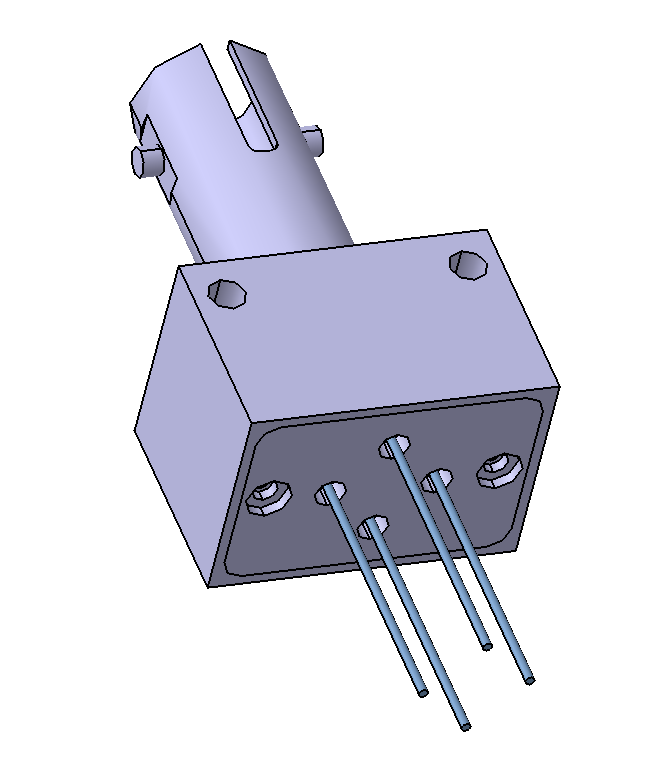

网页图形仅用于说明工程支持范围，未展示或复现任何客户版图、掩膜层、尺寸、栅线参数或项目性能。定制性能仅以双方确认的测试条件、工程评审和首件实测结果为准。

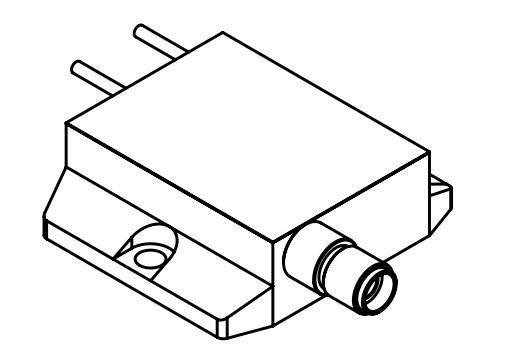

通过光纤输出激光能量，作为光纤供能系统的发射端。典型中心波长 808 nm，典型光输出功率 20 W，采用 200 μm 芯径多模光纤与 SMA905 输出接头。
20 W 为激光器的典型光输出功率，并非 LPC 接收端的电输出功率。系统选型还需核对光纤、接口、传输损耗、散热与接收端工作条件。
资料测试条件：水温 25°C。“-”表示原规格书未给出数值。
| 参数 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 中心波长 | 803 nm | 808 nm | 813 nm |
| 光输出功率 | - | 20 W | - |
| 阈值电流 | - | 1.3 A | - |
| 工作电压 | - | 3.4 V | - |
| 工作电流 | - | 12 A | 14 A |

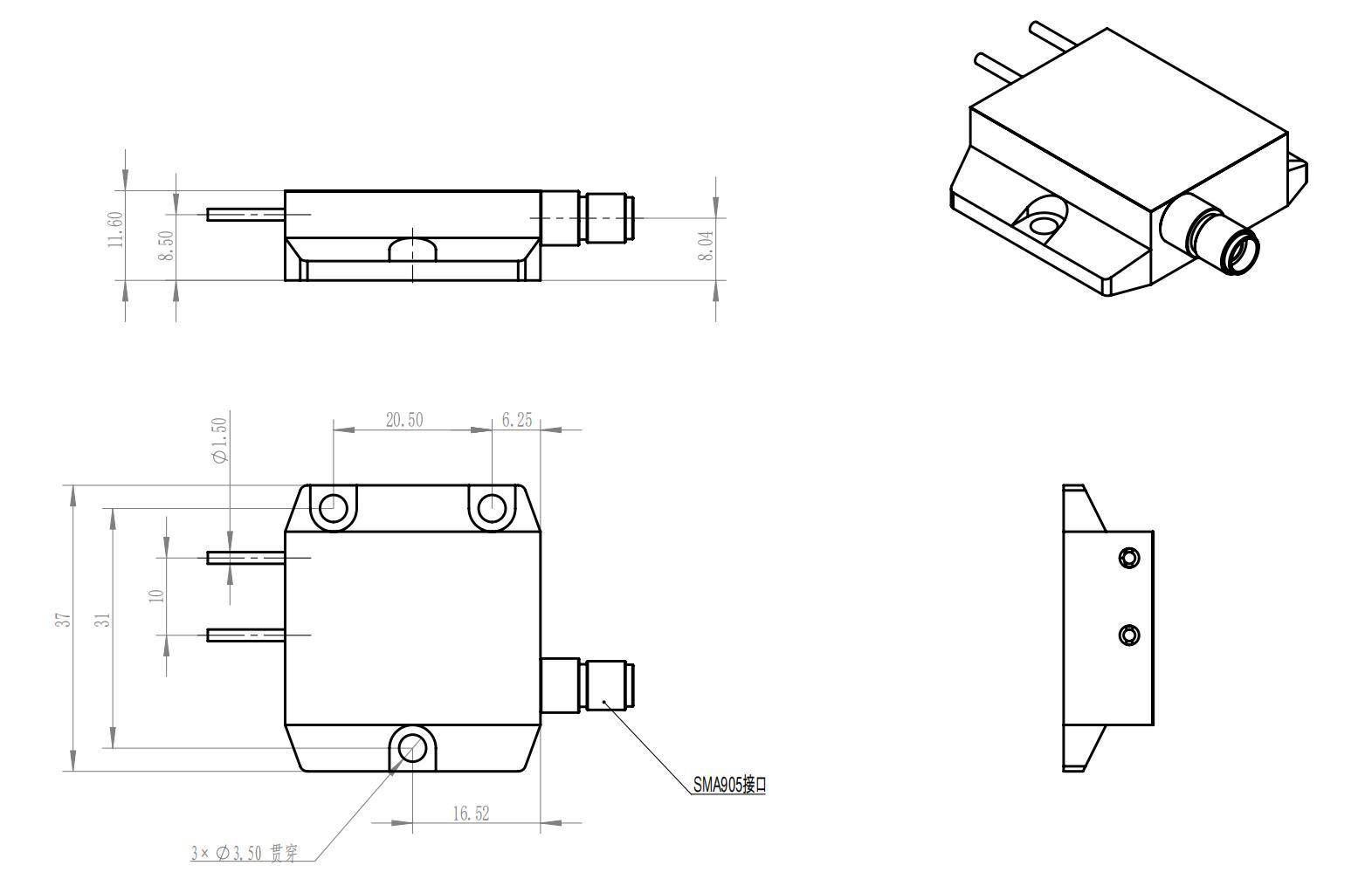

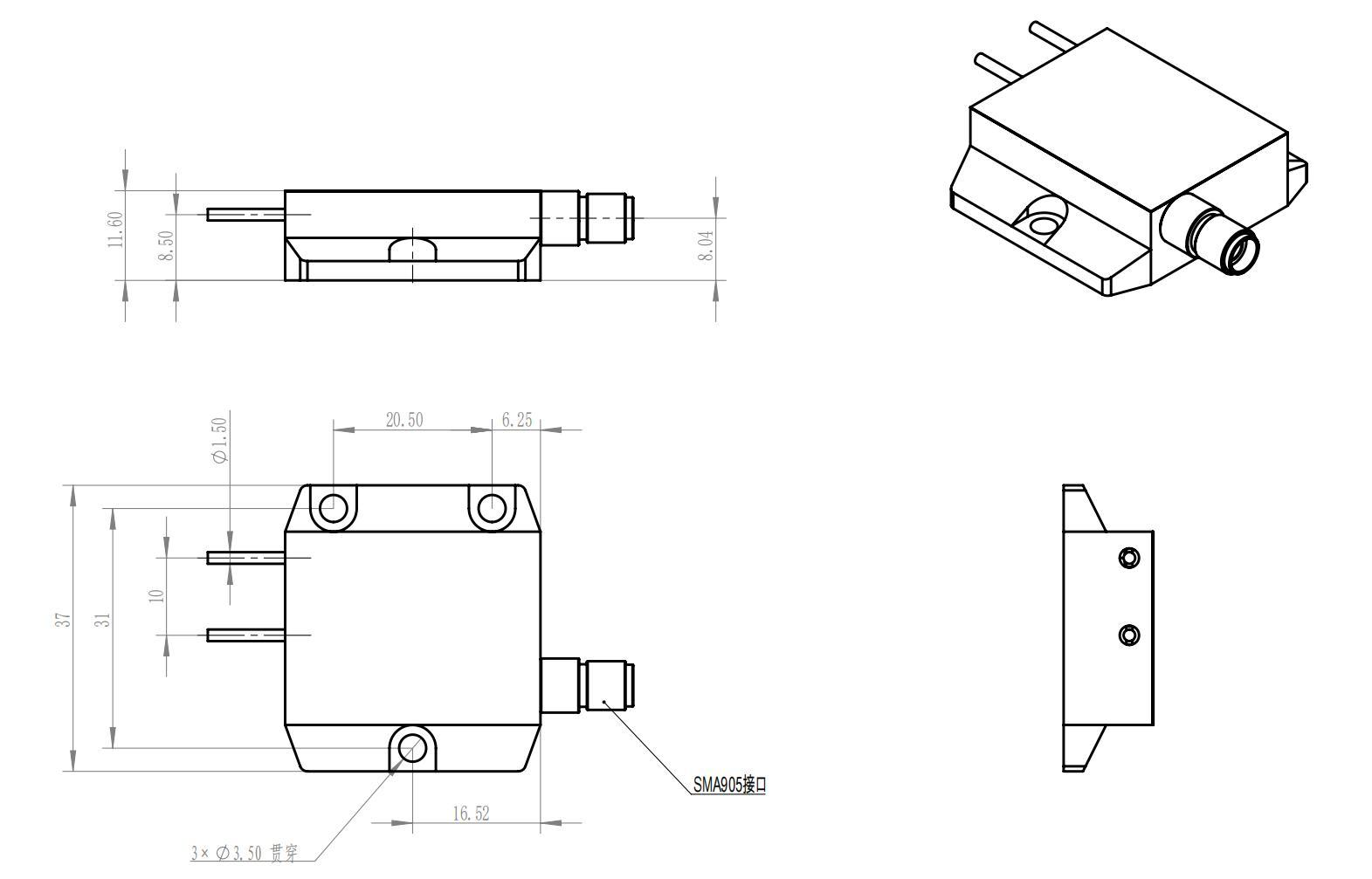

左侧双引脚视图中，上方为引脚 1（LD−），下方为引脚 2（LD＋）。安装孔为 3 × Φ3.50 mm 通孔。
FULLSUNS 英文 PDF · 3 页 · 参数、尺寸与引脚定义
