产品与配套选型

半导体激光器、驱动电源、LPC 封装接收模块，以及电源管理、光伏测试与工业测量配套。按目标工况沟通选型和集成要求。

激光传能系统组成

  1. 驱动电源电源输入与控制
  2. 半导体激光器电能转换为光能
  3. 光纤 / 自由空间光纤或自由空间路径
  4. LPC 接收器光能转换为电能
  5. MPPT / DC-DC电压适配与电源管理
  6. 负载 / 储能目标负载与用电要求

按环节选择配套。器件图为产品示例，整套配置、接口匹配和供货范围需按项目确认。

光纤供能：光到电转换

工作原理示意，非产品内部结构图。实际波长、输出及散热要求以选定产品规格为准。

半导体激光器与发射模块

匹配接收波长、光纤接口与光功率。

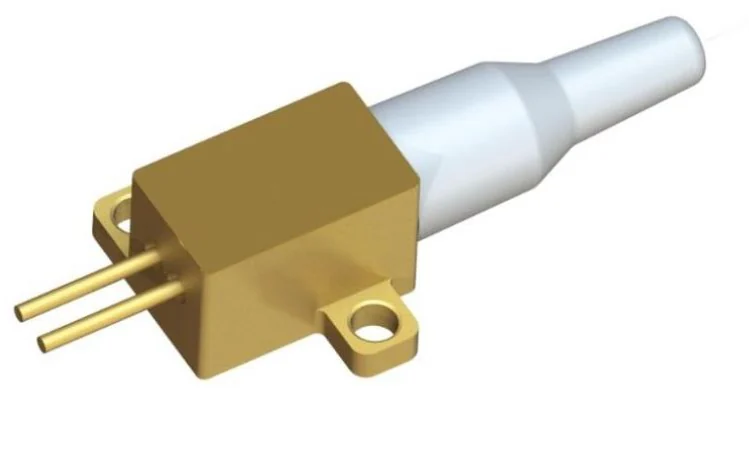

808 nm / 5 W 半导体激光器

808 nm / 5 W 半导体激光器

波长
808 nm
光输出
5 W

输入条件、接口、散热及具体配置按项目确认。

咨询此产品

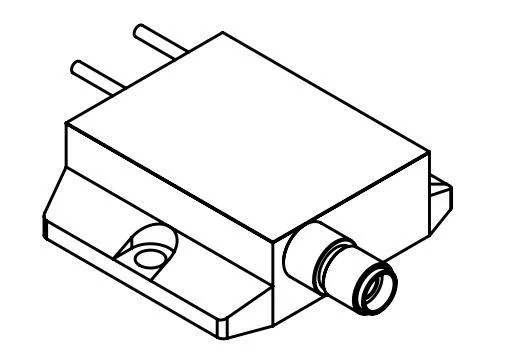

808 nm / 20 W 光纤耦合激光器

808 nm / 20 W 光纤耦合激光器

波长
803–813 nm (808 nm typ.)
光输出
20 W typ.
接口 / 控制
SMA905 · 200 μm · NA 0.22

输入条件、接口、散热及具体配置按项目确认。

咨询此产品参数与接口

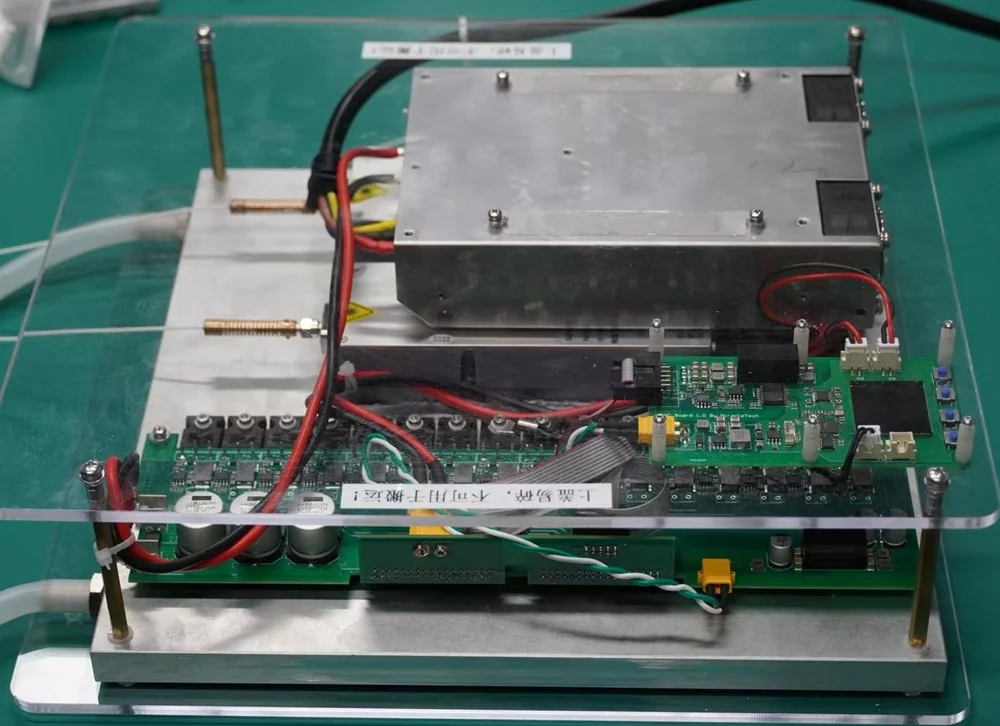

500 W 级激光传能发射端

500 W 级激光传能发射端

波长
808 / 940 / 1064 nm
光输出
0–500 W
输入电压
100–240 V AC
通道
1–4

液冷配置；波长按版本选择。通道功率分配、光学接口和安全联锁需确认。

咨询此产品

808 nm / 20 W 激光器：参数与资料

20 W 为激光器的典型光输出功率，并非 LPC 接收端的电输出功率。系统选型还需核对光纤、接口、传输损耗、散热与接收端工作条件。

光电参数

资料测试条件：水温 25°C。“-”表示原规格书未给出数值。

参数最小值典型值最大值
中心波长803 nm808 nm813 nm
光输出功率-20 W-
阈值电流-1.3 A-
工作电压-3.4 V-
工作电流-12 A14 A
光纤芯径
200 μm
光纤数值孔径
0.22
NA（95% 能量）
典型 0.15；最大 0.17
光纤输出
固定光纤，SMA905 接头
光纤护套
黄色 3 mm PVC，不带铠装
冷却方式
传导冷却
工作温度
15 至 35°C，典型 25°C
存储温度
−20 至 +50°C
相对湿度
25°C 时低于 70%
电连接
引脚 1：LD−；引脚 2：LD＋

结构尺寸与引脚

激光器尺寸图（单位：mm）
激光器尺寸图（单位：mm）

左侧双引脚视图中，上方为引脚 1（LD−），下方为引脚 2（LD＋）。安装孔为 3 × Φ3.50 mm 通孔。

下载激光器数据表 咨询选型

FULLSUNS 英文 PDF · 3 页 · 参数、尺寸与引脚定义

激光电源与驱动器

围绕负载电压、电流、控制与保护选型。

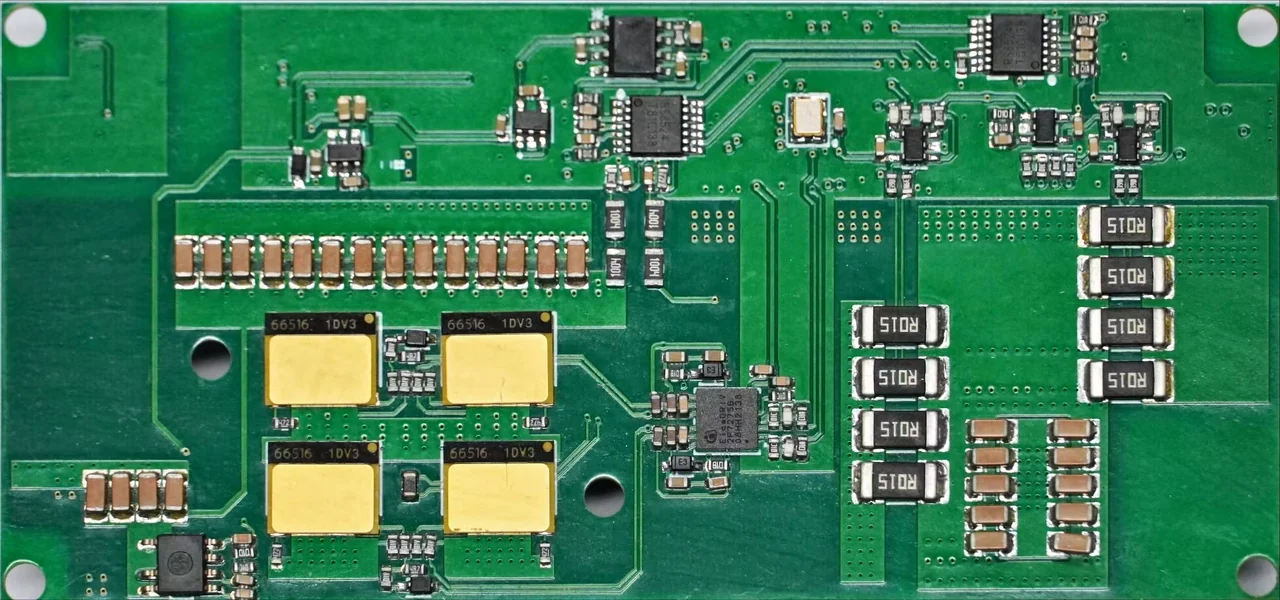

3000 W 级激光驱动电源

3000 W 级激光驱动电源

输出电压
0–150 V
输出电流
0–25 A
接口 / 控制
CANBus

电压与电流范围不能作为同时满量程输出承诺。输入范围、功率工作区和保护逻辑需确认。

咨询此产品

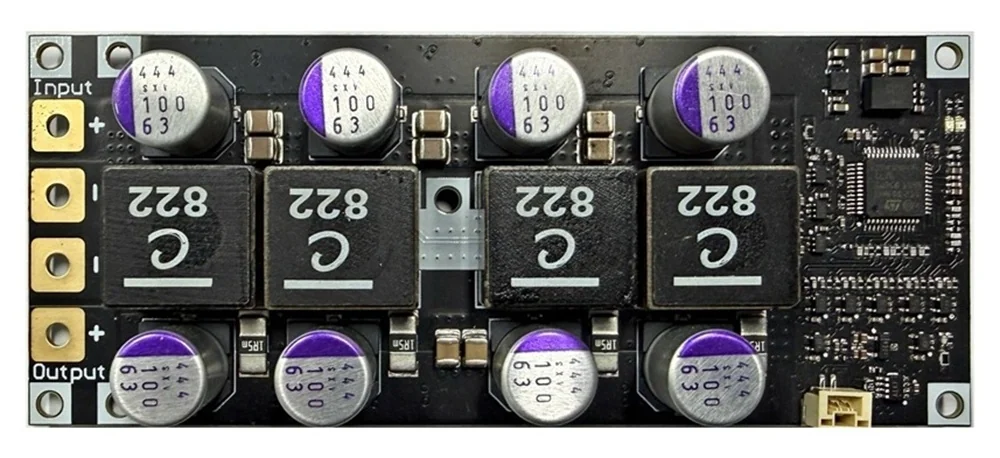

48 V / 80 A 恒压恒流源

48 V / 80 A 恒压恒流源

输入电压
12–60 V
输出电压
0–54 V
输出电流
0–80 A
接口 / 控制
CANBus

支持恒压／恒流控制。连续功率、散热和负载动态条件需确认。

咨询此产品

封装式 LPC 接收模块

将光学输入、接收电池、散热和电接口集成为模块。

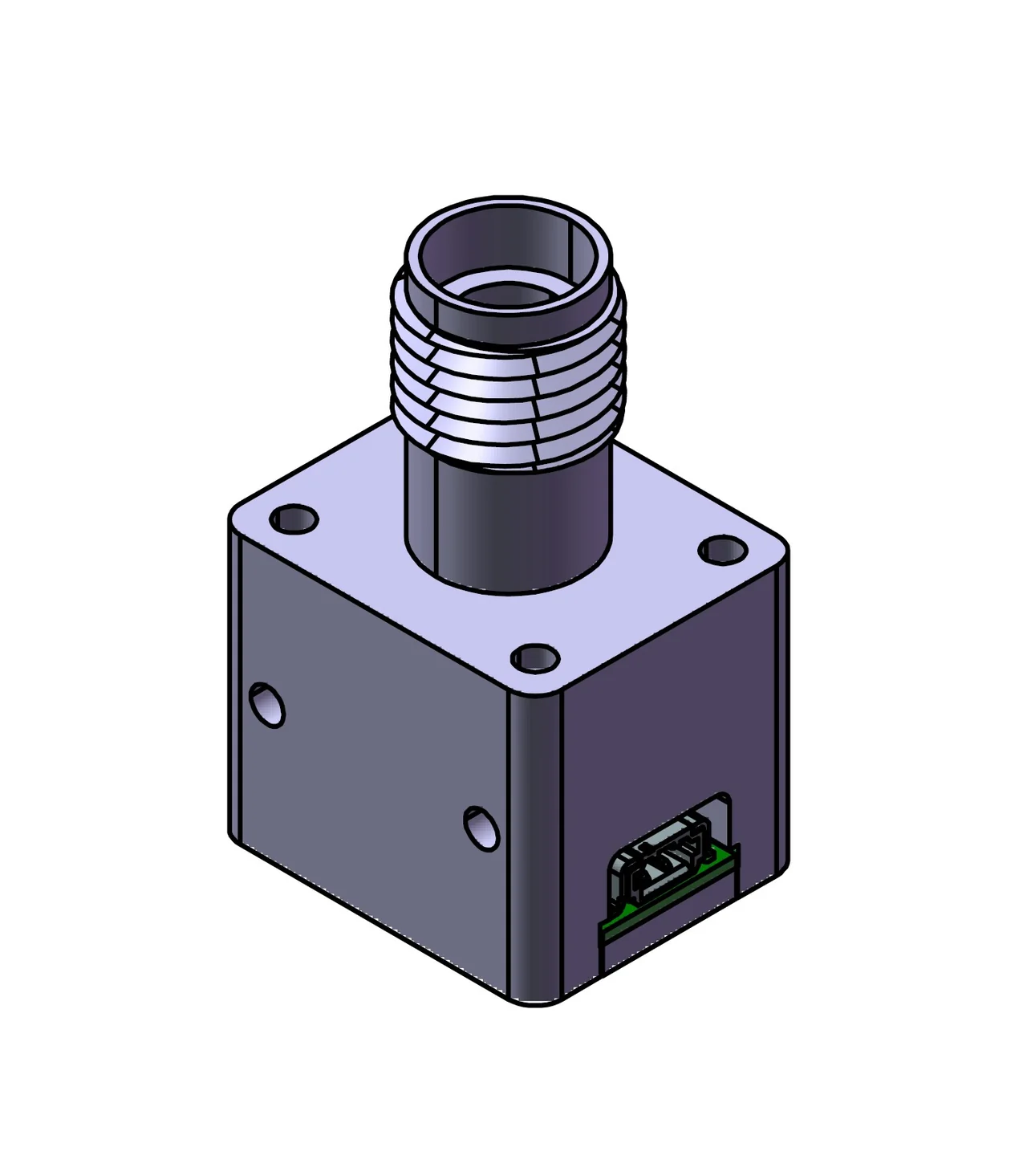

808 nm / 600 mW 接收模块

808 nm / 600 mW 接收模块

波长
808 nm
电输出等级
600 mW

输入条件、接口、散热及具体配置按项目确认。

咨询此产品

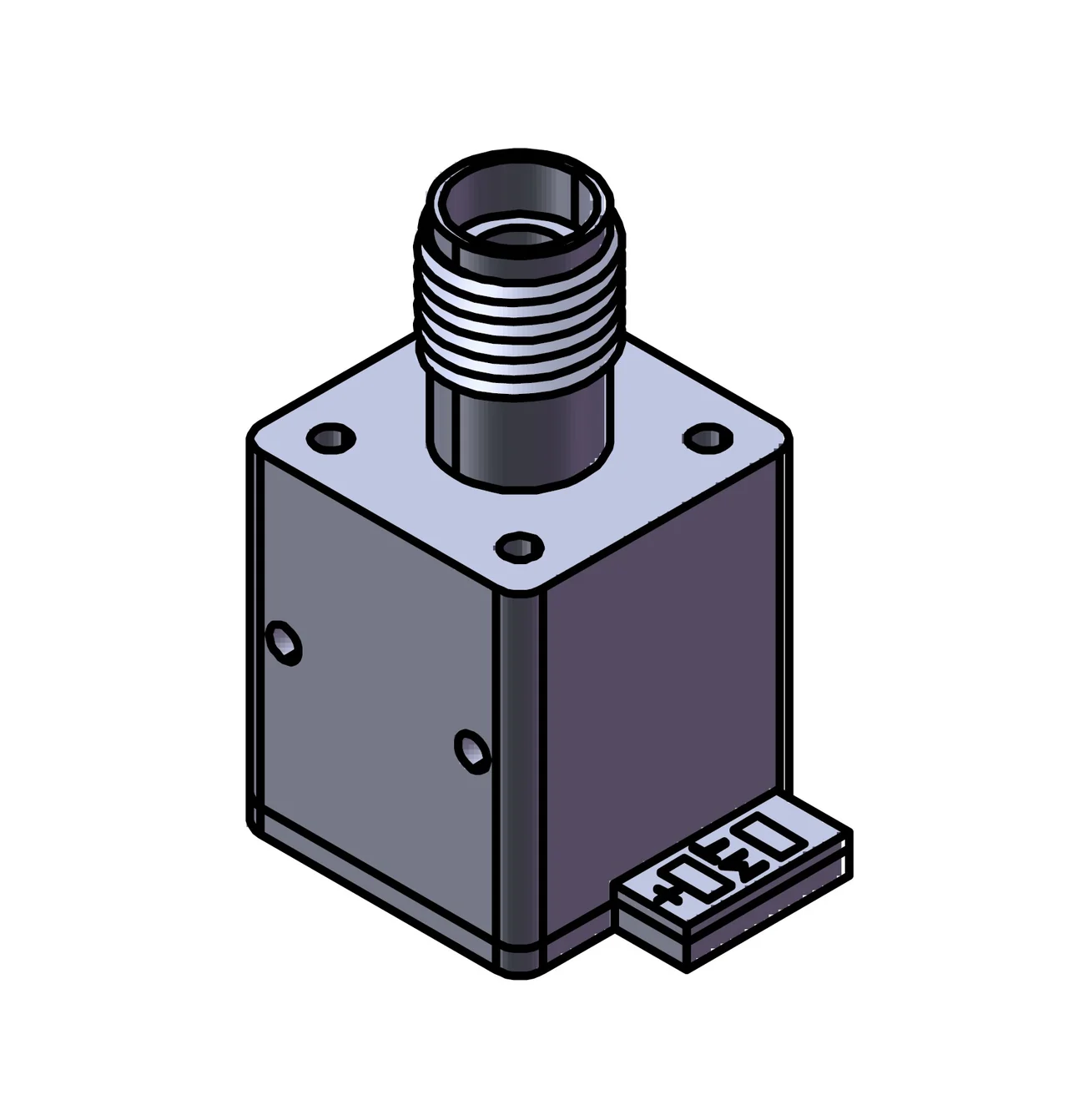

808 nm / 2.5 W 接收模块

808 nm / 2.5 W 接收模块

波长
808 nm
电输出等级
2.5 W

输入条件、接口、散热及具体配置按项目确认。

咨询此产品

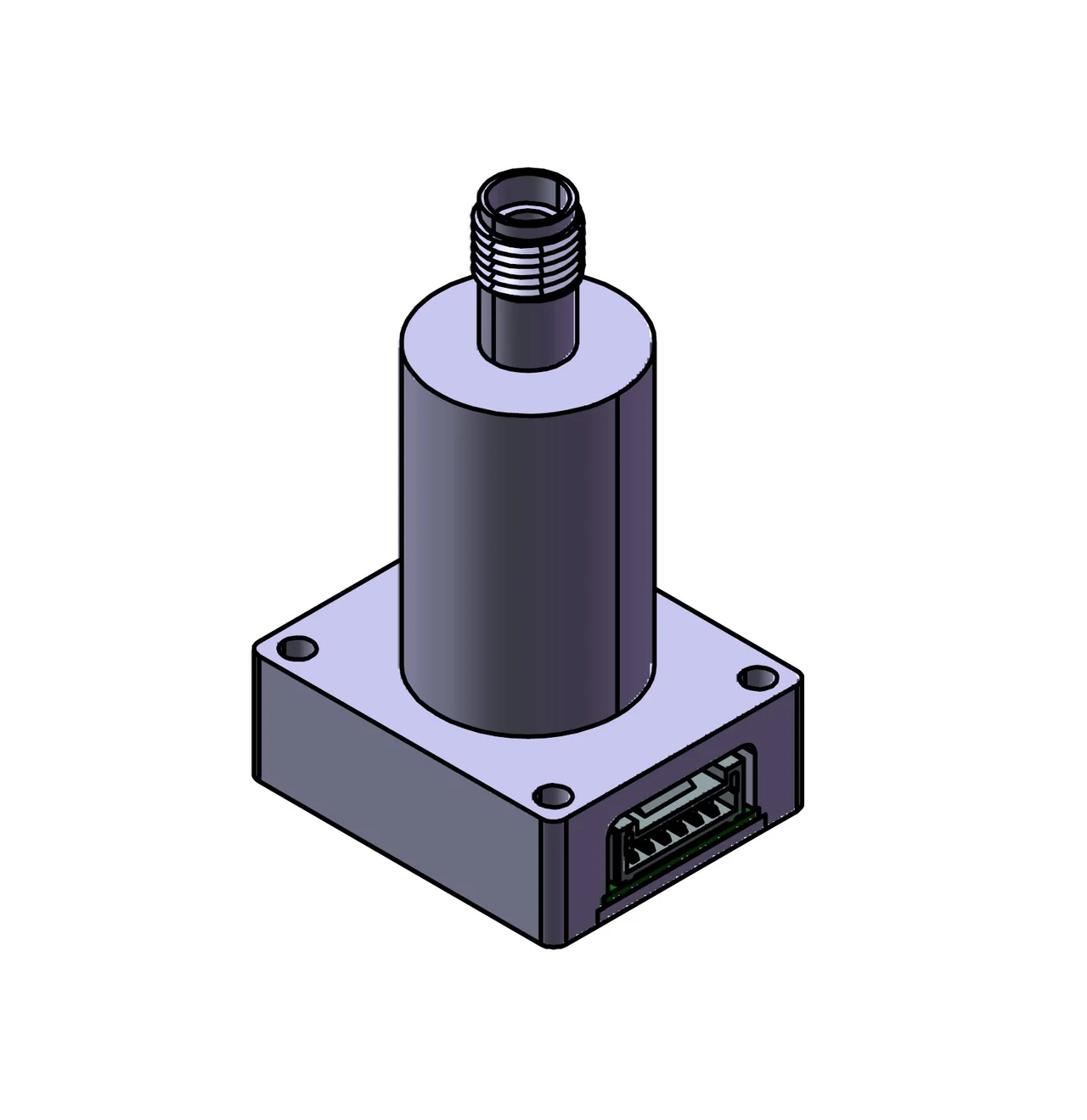

808 nm / 15 W 接收模块

808 nm / 15 W 接收模块

波长
800–840 nm
电输出等级
15.92 W typ. @ 30 W optical, 25 °C
输出电压
5.91 V @ Pmpp
接口 / 控制
SMA905 · NTC

所列电参数为壳温 25°C 下的典型最大功率点值；需底部散热，不等同于稳压输出。

咨询此产品参数与接口

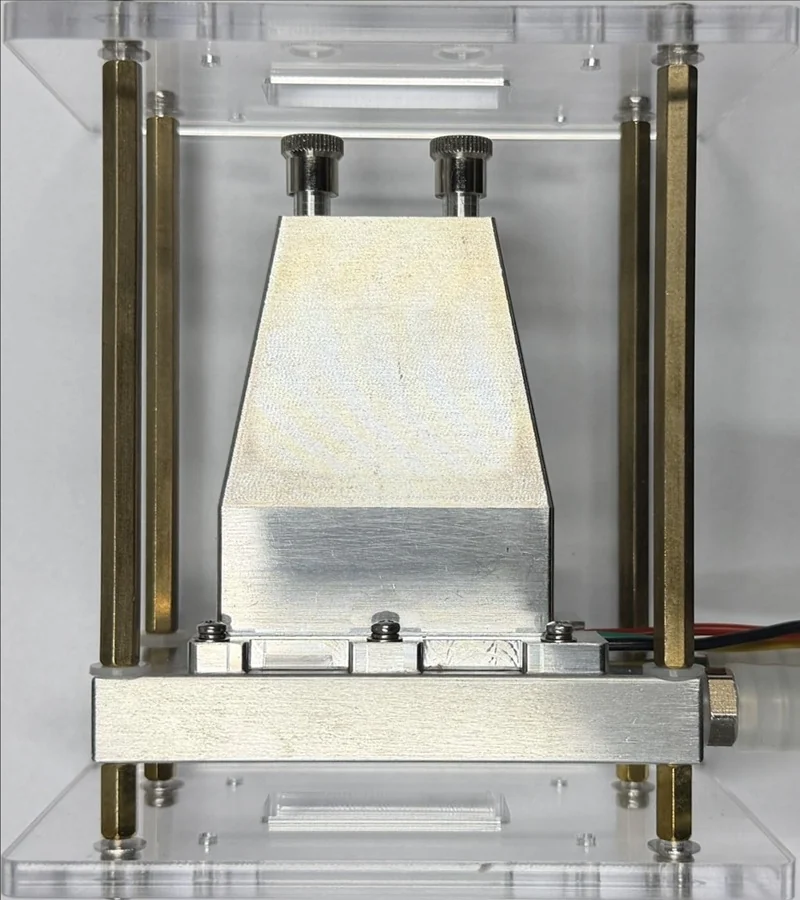

808 nm / 100 W 接收器

808 nm / 100 W 接收器

波长
808 nm
电输出等级
100 W
输出电压
6 / 12 / 24 / 48 V

风冷或液冷配置按项目选择；电输出以入射光、光斑和温度条件为前提。

咨询此产品

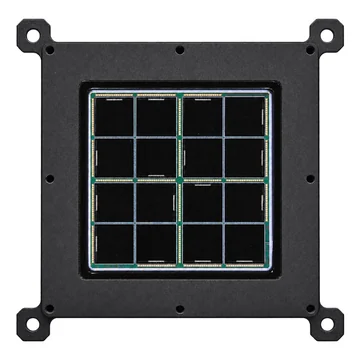

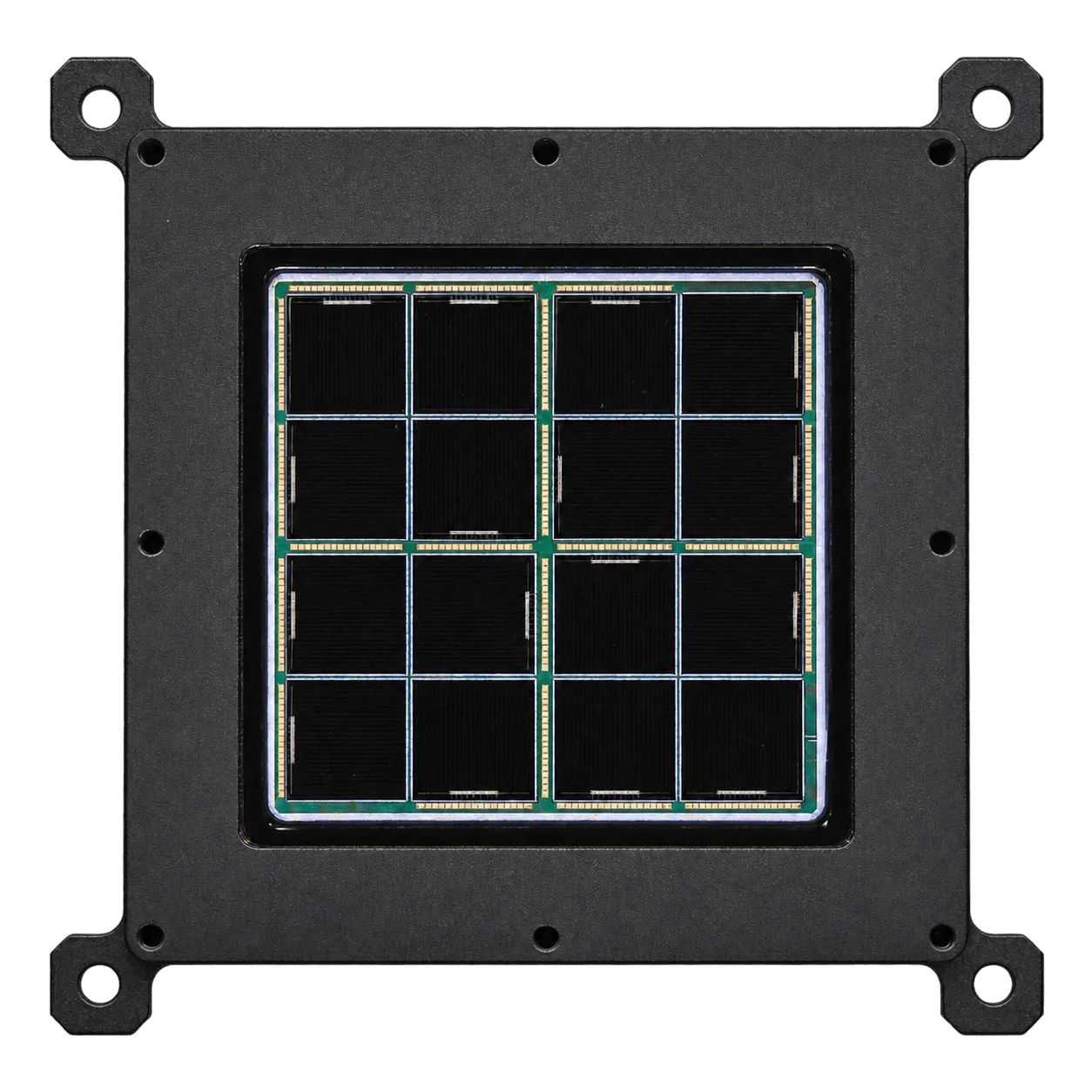

120 W 级自由空间接收模块

120 W 级自由空间接收模块

波长
808 / 915 / 976 / 1064 nm
电输出等级
120 W

按目标波长选择独立配置；不表示同一模块同时适用全部波长。输入光功率与散热要求需确认。

咨询此产品

808 nm LPC 接收模块：参数与资料

电气数据条件：壳温 25 °C；性能曲线测试波长：808 nm。

光输入功率最大功率点电输出最大功率点电压最大功率点电流
10 W5.40 W6.05 V0.893 A
20 W10.79 W6.05 V1.784 A
30 W15.92 W5.91 V2.693 A
输入光谱
800-840 nm（典型 808 nm）
光接口
SMA905 / 多模光纤
光纤数值孔径
0.17-0.22（典型 0.22）
光纤芯径参考
40-400 μm
工作壳温
−40 至 +85 °C
最大光输入
30 W，需充分散热
温度监测
10 kΩ NTC，B = 3930 K
电连接
六针插接式接口

30 W 是资料列出的最大光输入值。需通过底部散热控制壳温；实际供电设计还需匹配光纤耦合、负载与稳压电路。

封装与性能曲线

SMA905 六针模块尺寸图（单位：mm）
SMA905 六针模块尺寸图（单位：mm）
封装示意（独立结构参考）
封装示意（独立结构参考）此图仅展示一种封装形态，不代表尺寸图所示的六针模块。
功率–电压曲线（P–V）
功率-电压曲线（P-V）808 nm，25 °C；各曲线对应 5 / 10 / 15 / 20 / 25 / 30 W 光输入。
电流–电压曲线（I–V）
电流-电压曲线（I-V）808 nm，25 °C；各曲线对应 5 / 10 / 15 / 20 / 25 / 30 W 光输入。
下载应用数据表

英文 PDF · 技术参数、机械尺寸与性能曲线

多结电池与接收组件

按受光面积、输出工作点及安装条件配置。

808 nm / 6 W 六结 GaAs 电池

有效受光区
6 × 6 mm
输出电压
6 V
电输出等级
6 W

输入条件、接口、散热及具体配置按项目确认。

咨询此产品

808 nm / 50 W 六结 GaAs 组件

有效受光区
20 × 20 mm
输出电压
12 V
电输出等级
50 W

输入条件、接口、散热及具体配置按项目确认。

咨询此产品

808 nm / 100 W 六结 GaAs 组件

有效受光区
20 × 40 mm
输出电压
24 V
电输出等级
100 W

输入条件、接口、散热及具体配置按项目确认。

咨询此产品

120 W 级激光电池组件

波长
808 / 915 / 976 / 1064 nm
电输出等级
120 W

按波长、受光面积、电压与热设计定制配置，具体版本参数需确认。

咨询此产品

DC-DC 与电源管理

完成电压适配，并按项目配置 MPPT、储能与保护。

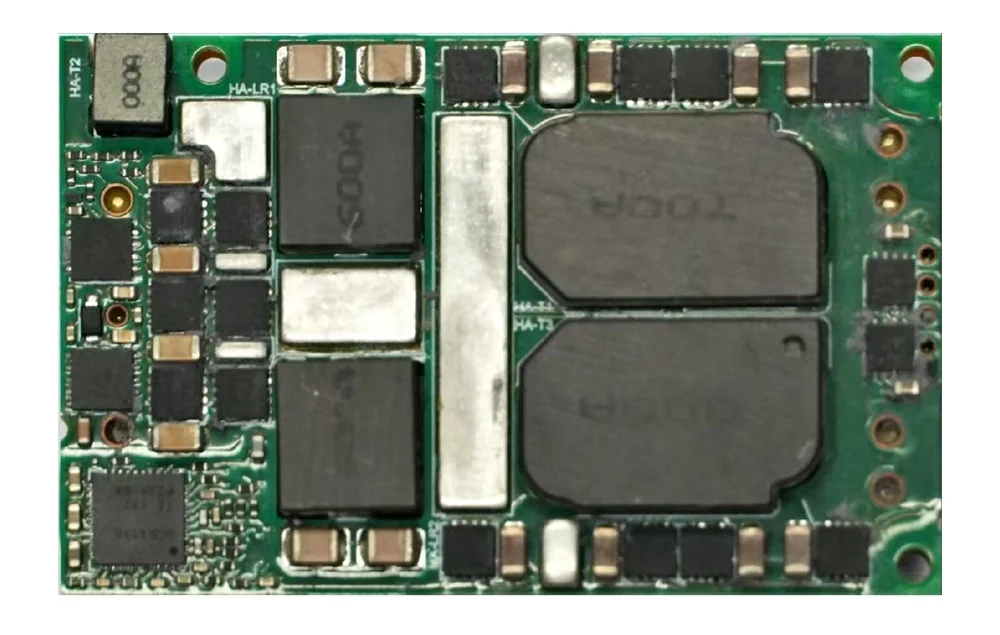

1000 W 级 LLC DC-DC 模块

1000 W 级 LLC DC-DC 模块

输入电压
40–60 V
输出电压
12 V
输出电流
84 A

四分之一砖结构；额定功率与电流须按输入、散热和降额曲线共同核对。

咨询此产品

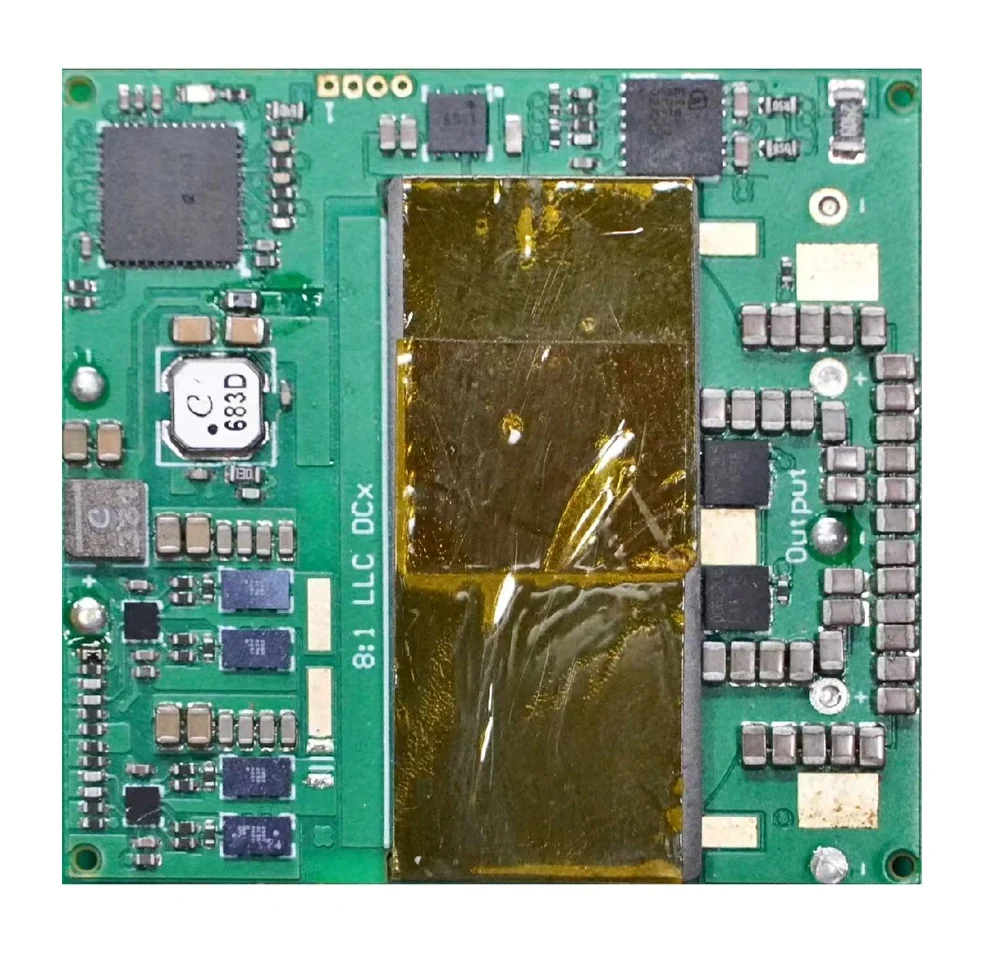

48 V → 6 V LLC DCX 模块

48 V → 6 V LLC DCX 模块

输入电压
48 V
输出电压
6 V
转换比
8:1

输入条件、接口、散热及具体配置按项目确认。

咨询此产品

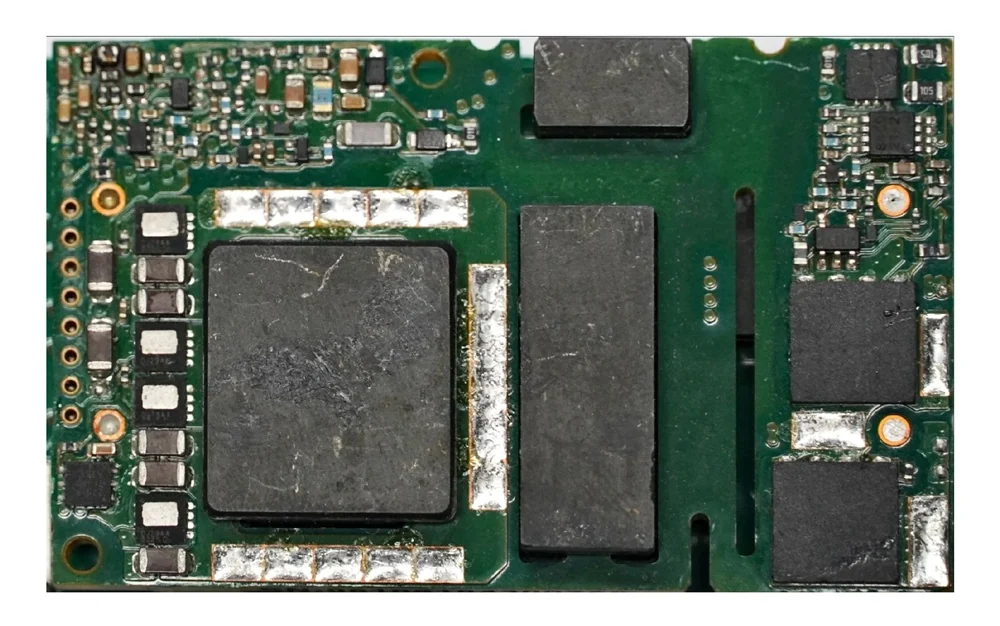

380–420 V → 12 V / 50 A LLC 模块

380–420 V → 12 V / 50 A LLC 模块

输入电压
380–420 V
输出电压
12 V
输出电流
50 A

输入条件、接口、散热及具体配置按项目确认。

咨询此产品

MPPT 与接收端电源管理

围绕 LPC 的 I–V 曲线和负载配置最大功率点跟踪、稳压、充电及保护；启动功率和效率需按设计确认。

咨询此产品

太阳模拟器与测试测量

覆盖光伏测试、半导体特性及工业信号采集。

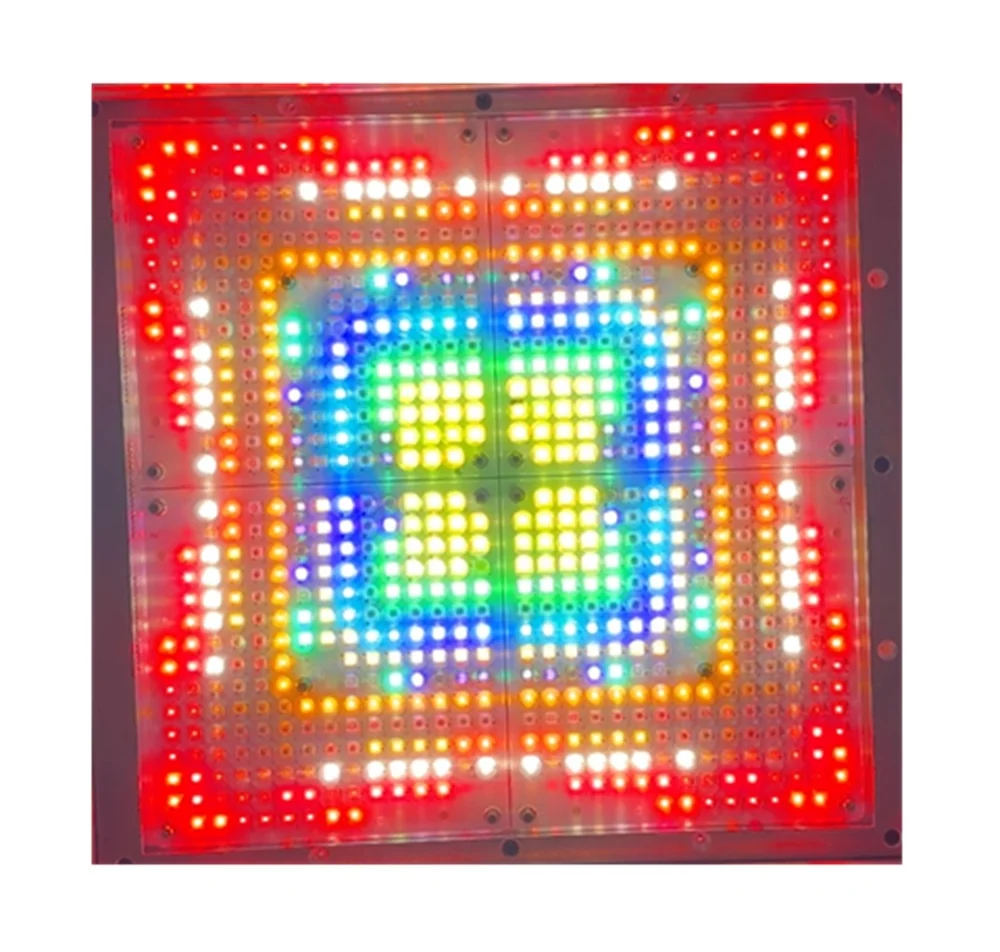

全光谱太阳模拟器与老化光源

全光谱太阳模拟器与老化光源

辐照强度范围
0–1800 W/m²
辐照区域
320 × 320 mm

支持可编程辐照及 1 ms 至连续点亮模式。光谱匹配、均匀性和稳定性等级须以测试报告确认。

咨询此产品

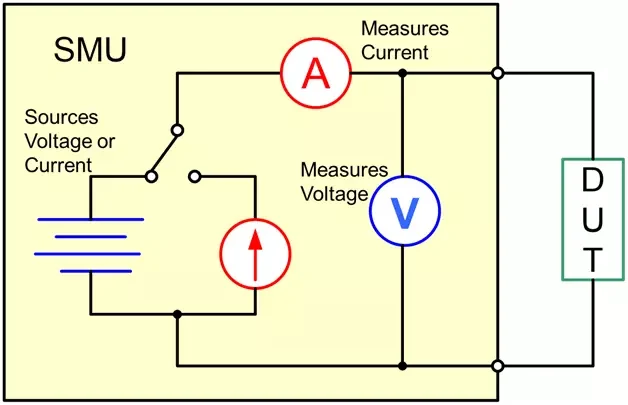

源表与四象限测量系统

源表与四象限测量系统

输出电压
±30 V
输出电流
±25 A
通道
1–4

用于半导体特性与 I–V 测量。电压、电流、功率工作区及精度须结合量程和采样条件确认；图为测量原理。

咨询此产品

工业测量与信号采集

按工业现场需求配置温度、电压和电流采集，明确通道数、隔离、精度、采样与通信接口。

咨询此产品

系统与定制服务

光纤与自由空间激光传能

匹配发射、光路、接收与电源管理。光纤方案核对耦合与绝缘；自由空间方案核对视距、光斑、对准、遮挡检测和安全联锁。

咨询选型

定制电源系统

按输入范围、输出电压电流、动态响应、控制接口、散热与安装空间评估非标电源。

咨询选型

光伏测量系统

配套太阳模拟器与源表，围绕被测电池、照明条件、I–V 扫描及测量重复性建立测试配置。

咨询选型

工业测量系统

面向现场温度、电压和电流等信号采集，按通道、量程、隔离、通信和安装环境进行集成。

咨询选型

项目选型输入

请提供波长、光输出或电输出目标、传输路径与距离、连续／脉冲工况、供电电压、散热条件、接口及样品数量。测试设备请同时提供被测器件、量程、精度和采样速度要求。

咨询选型

选型常见问题

激光器的 20 W 等于接收器输出 20 W 吗？

不等于。激光器标注光输出；负载可用电功率还取决于传输、耦合、LPC 转换、温度与电源管理损耗。

所有产品都属于 LPC 必需配件吗？

不是。激光供能器件、电源模块、测试测量设备是不同业务类别，应根据供能或测试任务选择。

能否直接给出传输距离和整机效率？

需先确认光源、光纤或自由空间路径、接收面积、光斑、负载与散热条件，再进行功率预算和样机验证。
