封装式 LPC 接收模块
光纤与自由空间接收模块，按输入波长、受光条件、电输出与散热选型。
封装式 LPC 接收模块
将光学输入、接收电池、散热和电接口集成为模块。

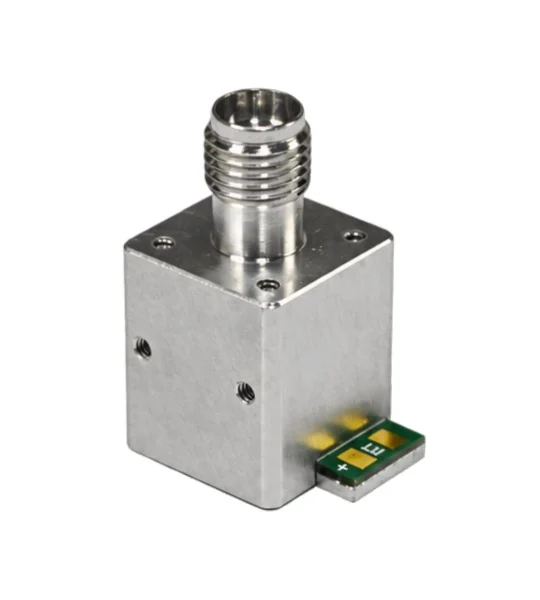

808 nm / 2.5 W 光纤接收模块
- 工作波长 / 独立配置
- 800–840 nm (808 nm typ.)
- 电输出等级
- 2.5 W
- 光纤接口
- SMA905 · MM fiber
- 工作壳温
- −40…+85 °C
- 电接口 / 可选配置
- 两焊盘输出 / 六针插接，按订购配置
用于电气隔离供能评估，支持多模光纤。电接口依选定封装配置确认；光伏接收端不等同于保证稳压的系统电源，输出与散热须按型号确认。 2.5 W 接收器可选两焊盘输出或六针插接接口；资料中的机械图为两焊盘版本示例。接口、引脚定义和尺寸按订购配置确认，两种版本不默认可直接互换。

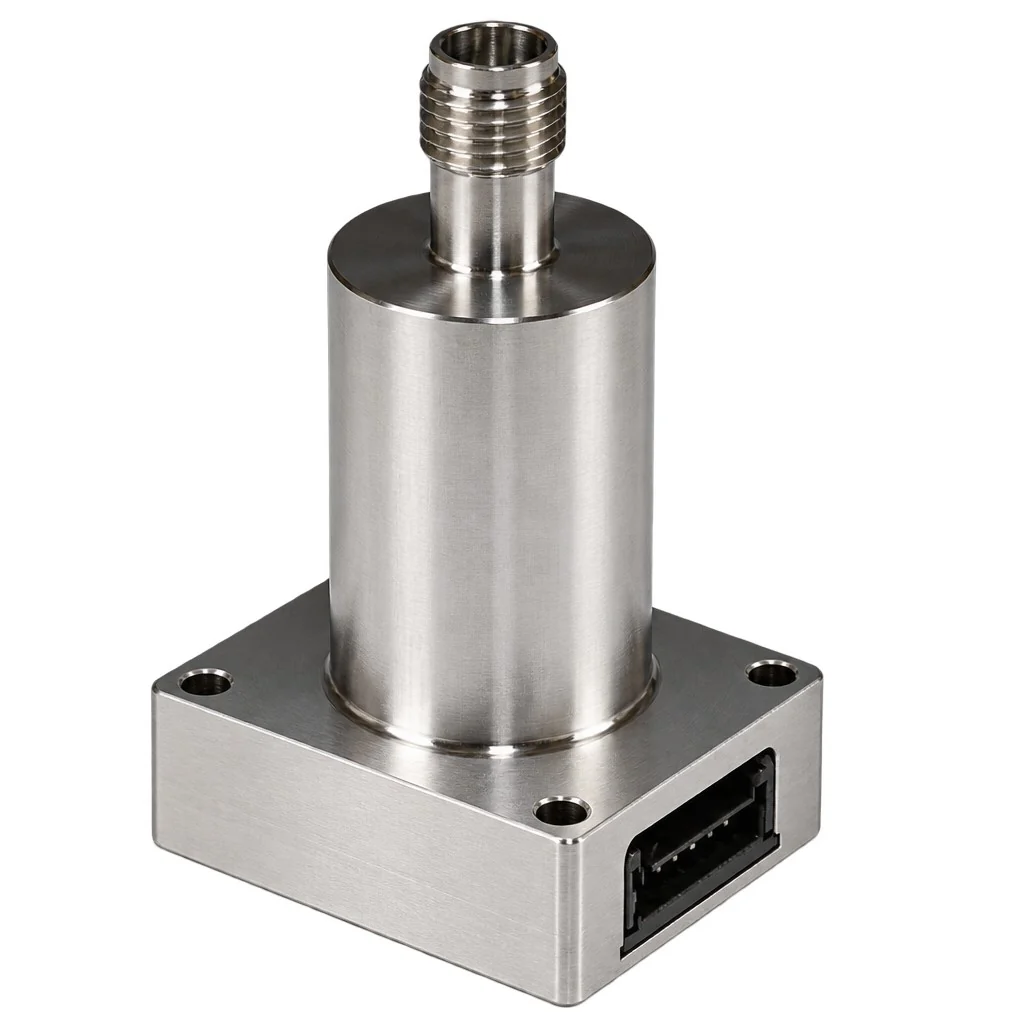

808 nm / 15 W 光纤接收模块
- 工作波长 / 独立配置
- 800–840 nm
- 电输出等级
- 15.92 W typ. @ 30 W optical, 25 °C
- 最大功率点电压
- 5.91 V @ Pmpp
- 接口 / 控制
- SMA905 · NTC
电参数为壳温 25°C、808 nm 下的典型最大功率点值；须底部散热，不等同于稳压输出。

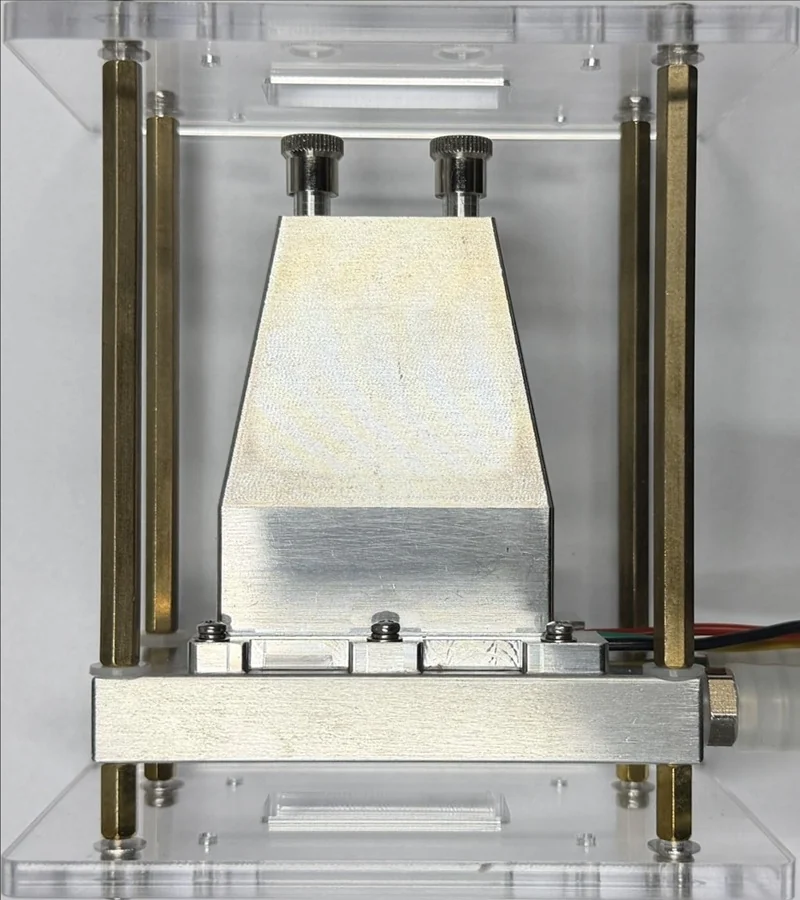

808 nm / 100 W 六结 GaAs 接收器
- 工作波长 / 独立配置
- 808 nm
- 电输出等级
- 100 W
- 输出电压 / 选项
- 6 / 12 / 24 / 48 V
- 散热配置
- 风冷 / 液冷按配置
输入条件、工作点、散热、接口和交付配置需在选型时确认。

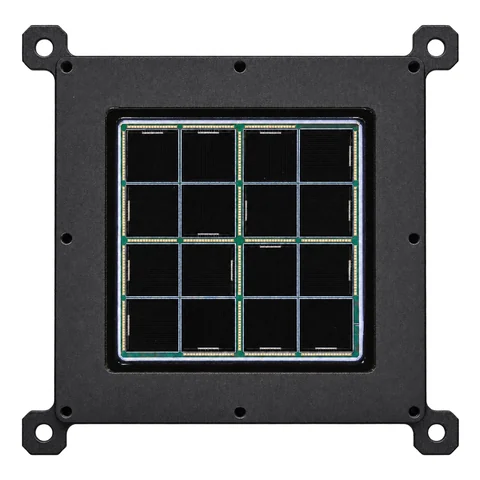

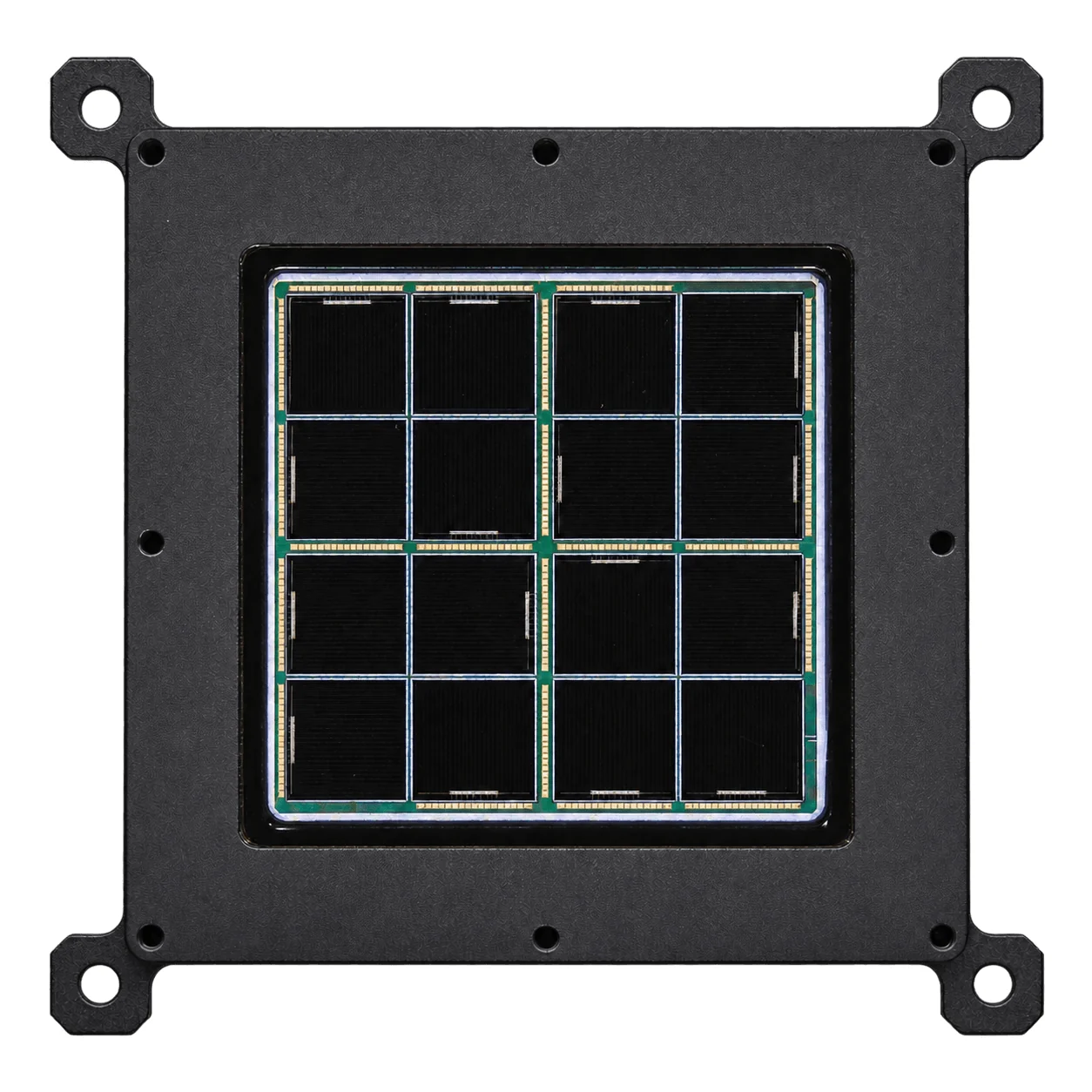

120 W 级自由空间接收模块
- 工作波长 / 独立配置
- 808 / 915 / 976 / 1064 nm
- 有效受光区
- 40 × 40 mm
- 电输出等级
- 120 W
- 输出电压 / 选项
- 24 V
所列波长为不同器件配置，不表示同一组件同时覆盖全部波长。电输出等级取决于入射光、光斑和温度；电压及封装按选定配置确认。
808 nm LPC 接收模块：参数与资料
电气数据条件：壳温 25 °C；性能曲线测试波长：808 nm。
| 光输入功率 | 最大功率点电输出 | 最大功率点电压 | 最大功率点电流 |
|---|---|---|---|
| 10 W | 5.40 W | 6.05 V | 0.893 A |
| 20 W | 10.79 W | 6.05 V | 1.784 A |
| 30 W | 15.92 W | 5.91 V | 2.693 A |
- 输入光谱
- 800-840 nm（典型 808 nm）
- 光接口
- SMA905 / 多模光纤
- 光纤数值孔径
- 0.17-0.22（典型 0.22）
- 光纤芯径参考
- 40-400 μm
- 工作壳温
- −40 至 +85 °C
- 最大光输入
- 30 W，需充分散热
- 温度监测
- 10 kΩ NTC，B = 3930 K
- 电连接
- 六针插接式接口
30 W 是资料列出的最大光输入值。需通过底部散热控制壳温；实际供电设计还需匹配光纤耦合、负载与稳压电路。
封装与性能曲线
下载应用数据表
英文 PDF · 技术参数、机械尺寸与性能曲线
