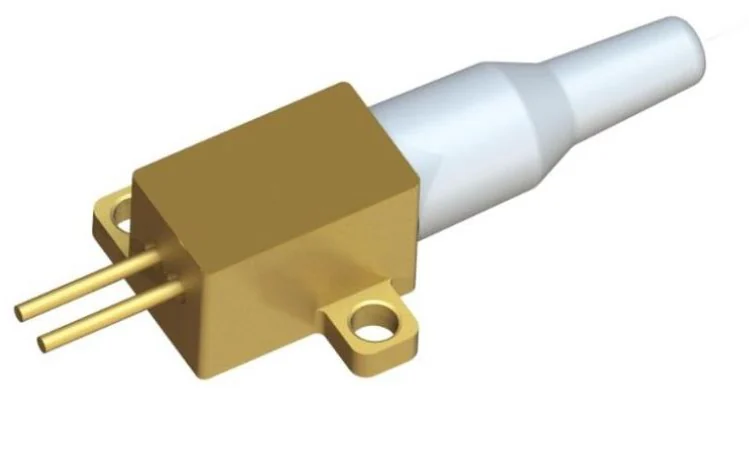

808 nm / 5 W 光纤耦合激光器
- 工作波长 / 独立配置
- 808 nm
- 光输出等级
- 5 W
- 光纤接口
- 105 μm · NA 0.22 · SMA905
- 标准光纤长度
- 1.5 m
光纤耦合激光器。公开数据表以水温 25°C 为测试条件；105 μm 光纤、NA 0.22、SMA905，标准长度 1.5 m。散热及版本按技术协议确认。
半导体激光器与发射端
按接收端波长与光接口选择光源，分别核对光输出、控制、耦合及冷却。
半导体激光器与发射模块
匹配接收波长、光纤接口与光功率。

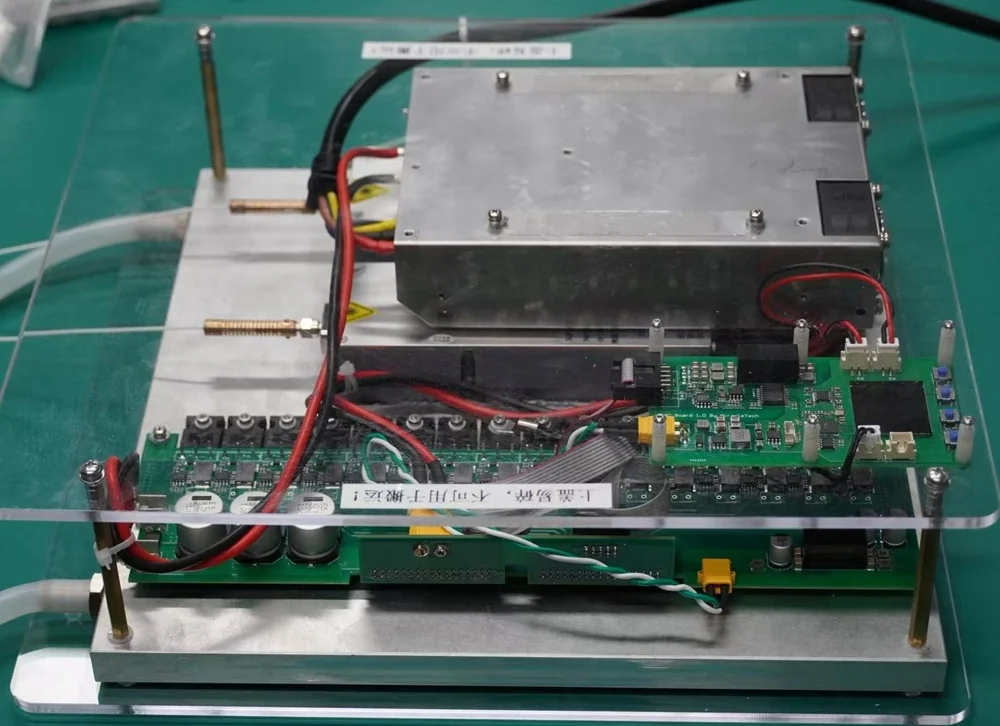

500 W 级激光传能发射端
- 工作波长 / 独立配置
- 808 / 940 / 1064 nm
- 光输出等级
- 0–500 W
- 输入电压
- 100–240 V AC
- 通道 / 配置
- 1–4
液冷方案，波长及 1–4 通道按版本选择；功率分配、光学接口及安全联锁需确认。
808 nm / 20 W 激光器：参数与资料
20 W 为激光器的典型光输出功率，并非 LPC 接收端的电输出功率。系统选型还需核对光纤、接口、传输损耗、散热与接收端工作条件。
光电参数
资料测试条件：水温 25°C。“-”表示原规格书未给出数值。
| 参数 | 最小值 | 典型值 | 最大值 |
|---|---|---|---|
| 中心波长 | 803 nm | 808 nm | 813 nm |
| 光输出功率 | - | 20 W | - |
| 阈值电流 | - | 1.3 A | - |
| 工作电压 | - | 3.4 V | - |
| 工作电流 | - | 12 A | 14 A |
- 光纤芯径
- 200 μm
- 光纤数值孔径
- 0.22
- NA（95% 能量）
- 典型 0.15；最大 0.17
- 光纤输出
- 固定光纤，SMA905 接头
- 光纤护套
- 黄色 3 mm PVC，不带铠装
- 冷却方式
- 传导冷却
- 工作温度
- 15 至 35°C，典型 25°C
- 存储温度
- −20 至 +50°C
- 相对湿度
- 25°C 时低于 70%
- 电连接
- 引脚 1：LD−；引脚 2：LD＋
结构尺寸与引脚
左侧双引脚视图中，上方为引脚 1（LD−），下方为引脚 2（LD＋）。安装孔为 3 × Φ3.50 mm 通孔。
FULLSUNS 英文 PDF · 3 页 · 参数、尺寸与引脚定义
